新能源汽车电子测试--ISO7637标准脉冲测试波形

新能源汽车ISO7637标准脉冲测试波形之电子测试应用

可编程直流电源SYSKON P1500-60（电压0-60V；电流0-60A；Z大功率1500W）可以用于生成标准ISO7637中针对于汽车中12V电子系统的脉冲信号2b,脉冲信号4，脉冲信号5a和5b。

ISO7637 脉冲测试波形

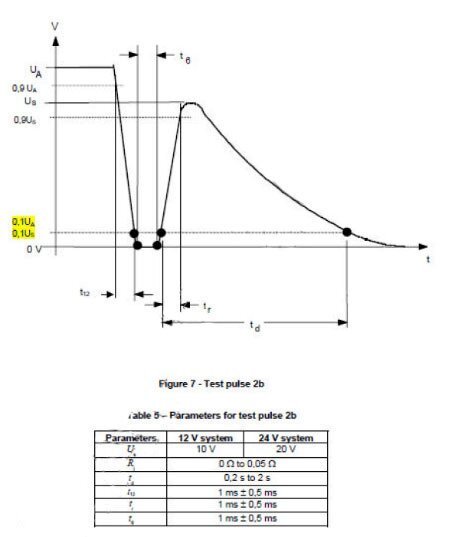

脉冲规格2b

这个测试脉冲要求生成的信号电压跌落时间非常短，ms级（见上图）。

序列功能设定

该电源的序列功能用于生成所需的测试脉冲信号，可以使用我们的软件GM SYSKON SFP来进行设定。

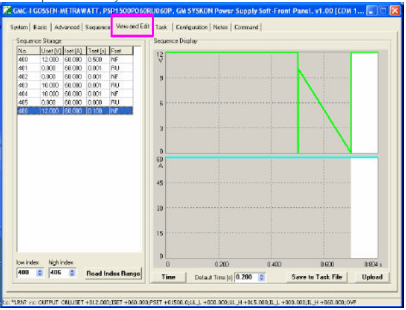

通过对下图中400-406进行参数设定来得到需要的输出信号波形

这些设定好的各序列参数可以保存为TXT文本格式（ANSI码），如下这样：

//STORE storage#, voltage[V], current[A], time[sec], function

STORE 400, 12, 60, 0.5, NF

STORE 401, 0, 60, 0.001, RU

STORE 402, 0, 60, 0.001, NF

STORE 403, 10, 60, 0.001, RU

STORE 404, 10, 60, 0.001, NF

STORE 405, 0, 60, 0, RU

STORE 406, 12, 60, 0.1, NF

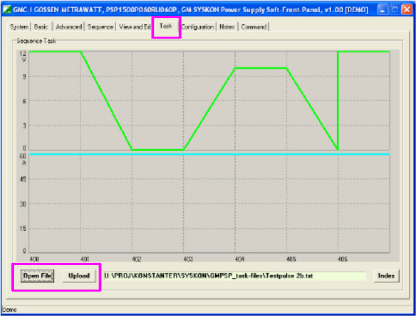

这些文本可以进行编辑并保存，而后在软件的TASK中打开，就可以将设置加载到电源设备中，得出相应波形。

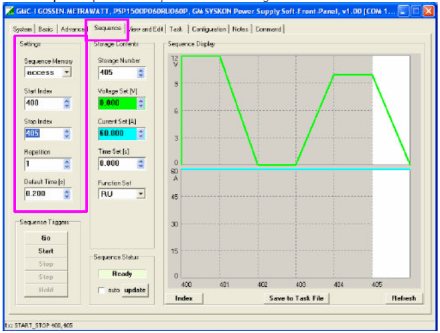

序列的参数设定如下图：

起始序列=400

终止序列=405（或406，如果在脉冲信号结束后电压需要回到12V）

重复=1

默认时间=0.200到2.000s（根据脉冲规格中对时间td的要求）

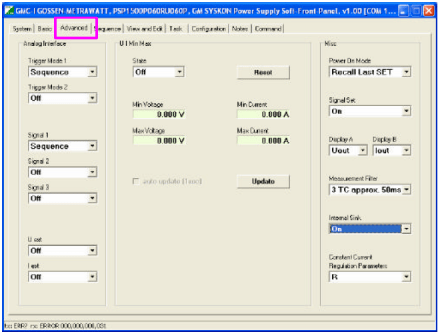

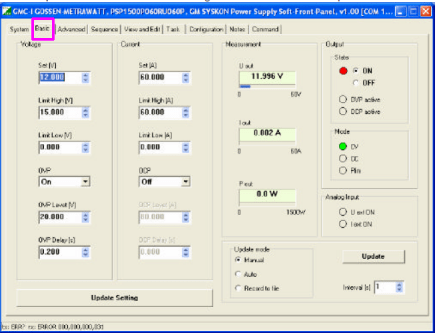

其它参数的设定在基本和高级选项卡中进行：

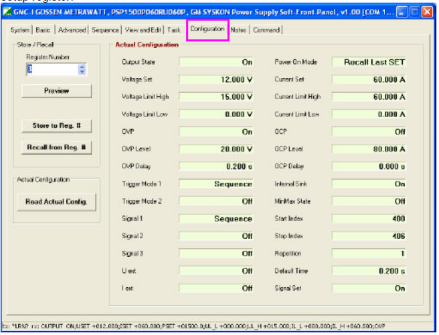

完整的设置信息可以在Configuration中查看并保存到设备中

序列的执行通过在Sequence中点击触发按钮GO

输出电压的测量

下图显示了电源生成的脉冲信号

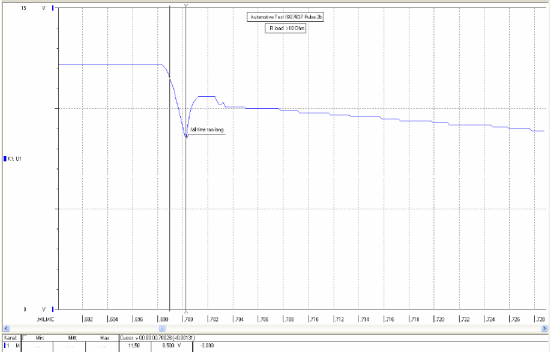

A) 无负载或负载电阻＞10Ω

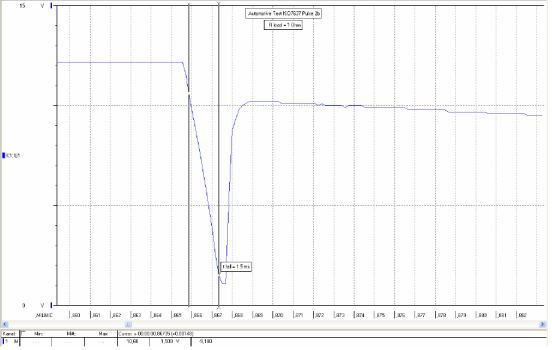

B) 负载电阻=1Ω（150W）→t12=1.5 ms

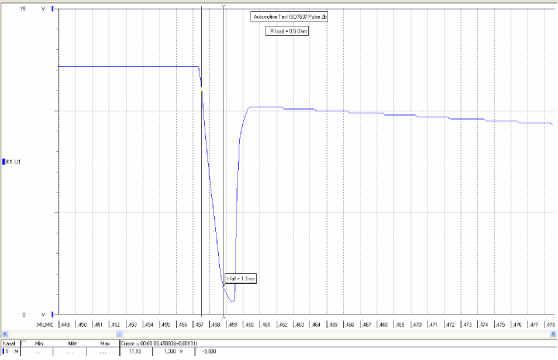

C) 负载电阻=0.5Ω（300W）→t12=1.3 ms

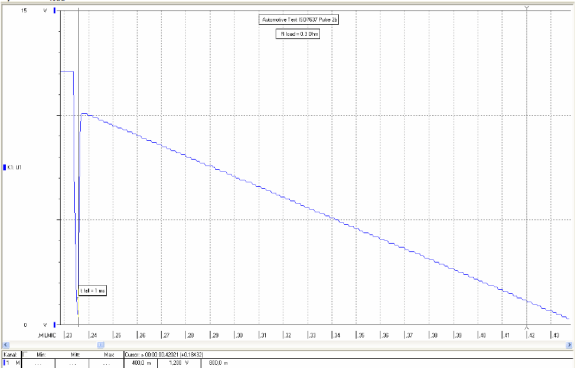

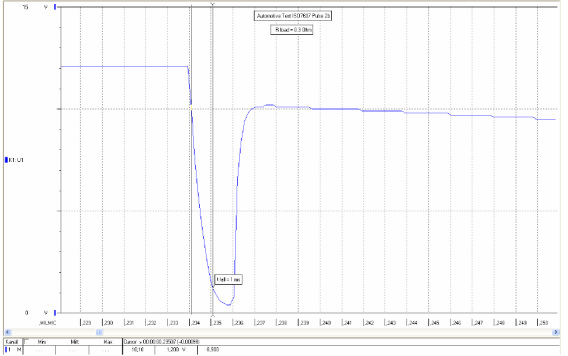

D) 负载电阻=0.3Ω→t12=1.0 ms

E) 负载电阻=0.3Ω

新能源汽车ISO7637标准脉冲测试波形结论：

1、对于阻性负载，0.2 ohm—1ohm，SYSKON P1500-60可以生成符合ISO7637标准的测试脉冲2b。对于感性负载或阻性负载＞1ohm，需要在电源的输出端连接个1ohm的电阻作为基本负载，对于容性负载，则需要减去相应值的电阻。

2、对于其它的脉冲波形4，5a，5b，我们也可以用类似的方案生成，程序如下：

ISO7637脉冲信号波形4：

//Test pulse 4 | 12 V System

//STORE storage #, voltage [V], current [A], time [sec], function

STORE 0001, 12, 60, 1, NF

STORE 0002, 5, 60, 0.005, RU

STORE 0003, 5, 60, 0.015, NF

STORE 0004, 6, 60, 0.05, RU

STORE 0005, 6, 60, 0.5, NF

STORE 0006, 12, 60, 0.005, RU

STORE 0007, 12, 60, 1, NF

STORE 0008, 0, 0, 0, CLR

ISO7637脉冲信号波形5a：

// Start pulse 5a | 12 V System

//STORE storage #, voltage [V], current [A], time [sec], function

STORE 0001, 13.5, 60, 1, NF

STORE 0002, 20, 60, 0.001, RU

STORE 0003, 41.85, 60, 0.01, RU

STORE 0004, 60, 60, 0.001, RU

STORE 0005, 20, 60, 0.029, RU

STORE 0006, 13.5, 60, 0.001, RU

STORE 0007, 0, 0, 0, CLR

ISO7637脉冲信号波形5b：

// Start pulse 5b | 12 V System

//STORE storage #, voltage [V], current [A], time [sec], function

STORE 0001, 13.5, 60, 1, NF

STORE 0002, 20, 60, 0.001, RU

STORE 0003, x, 60, 0.001, RU

STORE 0004, x, 60, 0.01, NF

STORE 0005, 20, 60, 0.029, RU

STORE 0006, 13.5, 60, 0.001, RU

STORE 0007, 0, 0, 0, CLR
