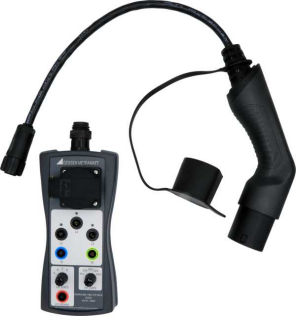

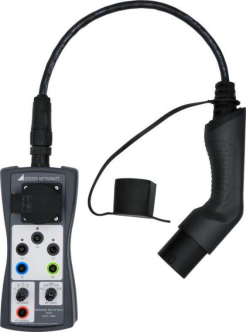

直流充电桩测试仪器 METRALINE PRO-TYP EM III产品介绍：

项目号: Z525H

用于PROFITEST系列充电桩测试仪的单/三相Type 2测试适配器METRALINE PRO-TYP EM III，包含schuko插座和可互换测试插头。

带Type 2型插头的单相和三相测试适配器，用于根据IEC 61851-1测试充电点保护措施的有效性，并使用Profitest Master模拟虚拟连接的电动车辆和载流能力。

扩展CP测试引脚，用于测试带有yo久连接充电电缆的充电点。

车辆模拟（CP）

车辆状态A到E通过旋转开关选择。

电缆模拟（PP）

13、20、32、63 A充电电缆的各种编码，均可通过旋转开关进行模拟。

故障模拟

利用旋转开关模拟CP和PE之间的短路。

通过LED指示相位电压

根据充电站的不同，可以激活单相或三相。

对于车辆模拟（CP）：状态A、B、C和E可根据IEC 61851进行模拟。通过旋转开关选择各种车辆状态。

☆ 状态A – 无车辆连接

☆ 状态B – 车辆已连接，但未准备好充电

☆ 状态 C – 车辆已连接并准备好充电，不需要充电区域通风

☆ 状态 E – 错误：CP和PE之间通过内部二极管短路

对于电缆模拟（PP）：可以模拟13、20、32和63 A电缆的各种编码。也可以模拟“无电缆”状态。

通过利用旋转开关连接PP和PE之间的不同电阻，模拟了各种充电电缆。根据IEC 61851，可以得到以下值：

☆ 无电缆 – 0 Ω

☆ 13 A 电缆 – 1.5 kΩ

☆ 20 A 电缆 – 680 Ω

☆ 32 A 电缆 – 220 Ω

☆ 63 A 电缆 – 100 Ω

特殊性

☆ 附加接地触点插头

☆ 此外，可互换测试插头（1型或中国插头可根据要求选择）

配件：

1个METRALINE PRO-TYP EM III测试适配器
1套操作手册
