综合电气安规测试仪PROFITEST  PRIME:

汽车电气性能测试仪器适用于机械电气，工业系统，开关柜，风机等场所的综合型电气安规测试仪

PROFITEST PRIME 新能源汽车电性能测试测试设备是sou个用于电气系统，机械电气，开关设备，工业设备，风力涡轮 机，发电机和电动汽车的交流和直流网络的一体化测试仪器。

由于其广泛的应用和众多测试选项，所需测试技术的投资成本显着降低，并且可以尽早实现投资回报。

可以执行电机和系统所需的所有测量任务，而无需任何耗时的测量电缆重新插入。这节省了大量时间。

PROFITEST PRIME使用与PROFITEST MASTER系列相同的直观操作概念,因此，PROFITEST 系列为用户提供熟悉的界面，统一的操作理念确保了与PROFITEST系列的兼容性。

从创建系统测试框架到报告生成的全面数据管理可确保持续和持久地管理客户数据和测量值。遵守法律，法规和标准变得容易。

在许多应用中，必须测试电气系统中安全措施的有效性，并且必须根据官方机构，运 营公司和保险公司制定的法律和法规进行测试。

符合标准且安全 - PROFITEST PRIME 系列安全地执行所有测量任务并符合标准，并使电工和其他授权人员根据各种不同的应用和产品标准快速安全地进行测试。

例如：

 DIN VDE 0100-600 / IEC 60364-6

 DIN VDE 0105-100 / EN 50110-1

 VDE 0113-1 / DIN EN 60204-1

 VDE 0660-600-1 / DIN EN 61439-1

 VDE 0126-23 / DIN EN 62446

 VDE 0122-1 / DIN EN 61851-1

新能源汽车电气安规测试仪PROFITEST PRIME产品特色：

■ 创新的国际化操作理念

通过旋钮和软键配合快速定位测试界 面，设置测试参数。

■ 友好的界面

不需要耗费时间重新插入测试线， 由 于采用编码插头设计，没有测试线混 淆风险

■ 先进的数据管理系统

综合数据管理概念与用户软件相结合， 包括客户和测量数据管理， 测试序列，报告生成等

■ 独特的存储概念

创建系统框架 - 客户，系统，设备，分 销商， RCD，IMD，RCM，电路，接地电 极，等电位连接导轨，操作设备和单个 测量点

■ PUSH-PRINT 功能

测量完成后，通过蓝牙/ USB传输测 量值

■ 测试序列

为不同设备准备单独的测试序列，以便 快速可靠地测试机器和系统

■ 通用接口

双向数据交换，连接条形码扫描仪以及 温度和湿度传感器，蓝牙/USB: Pushprint 功能

■ 应用广泛

丰富的配件和集成的可充电电池使测 量和测试变得简单，适用不同场景。

■ 坚固的设计

紧凑，抗冲击的箱体设计，可安装于测 试小车上，便于拖动和运输

绝缘电气安规测试仪PROFITEST PRIME产品应用：

电气系统

无需重新插拔测试线，安全高效

• 测量内部系统电阻和故障回路电阻 而不跳闸RCD类型type A和B.

• 具有200mA 保护和等电位连接导线 的低电阻测量和自动极性反转

• 上升斜坡的绝缘测量

• 测试RCD类型A，AC，F，B，B+ EV，MI和G / R，以及SRCD和PRCD

• RCD测试与不断上升的斜坡，跳闸 时间，跳闸电流相结合

工业系统

电气安全等级CAT IV，安全无忧

• 测量内部系统电阻和故障回路电阻， 测试电流高达 690 V AC / 800 V  DC，无跳闸类型type A和 B

• 25A保护和等电位连接导线的低电阻 测量

• 残余电流监测设备（RCM）的测试

• 测量泄漏和差分电流

• 测量温度和湿度

开关柜 / 机械电气

交流耐压测试: 2.5KV, 500VA

• 符合 DIN EN 50191和 EN 61557-14标准的安全概念，带指示灯，紧急停止开关和钥匙开关

• 可调节的测试电压/电流

• 可调节的测试持续时间和上升时间

• 通过 2kΩ负载的漏电流（接触电流）

• 剩余电压测量

• 脉冲控制模式，可快速排除故障

智慧连接

测试技术的新维度

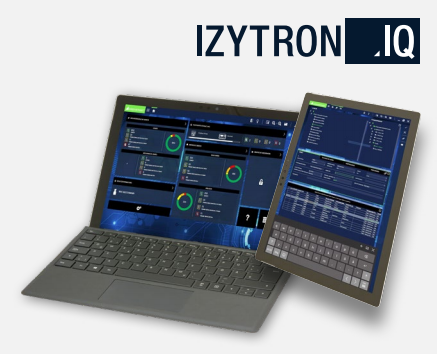

快速简便地设置复杂的结构和测试  IZYTRONIQ 是新开发的测试软件，通过该软件可以以与仪 器无关的方式可视化，管理和记录电子场景。因此，首次 将来自变量仪器和万用表的测量和测试数据合并并记录到单个测试中。

■ 智能 - IZYTRONIQ正在彻底改变您使用测试设备方式。

■ 安全 - 审核测试文档

■ 高效 - 快速生成测试文档

■ 简单 - 直观的操作，简单易懂

■ 灵活 - 随后可以扩展

光伏和风力发电

AC/DC 系统下的安全测试

• 电压测量（开路 Uoc）1000 VAC /DC

• 具有 200 mA的保护和等电位连接导线 的低电阻测量，以及自动极性反转和 25 A.

• 测量内部系统电阻和故障回路电阻， 测试电流高达 690 V AC/800 V DC， 不跳闸情况下测试typeA和typeB

• 用短路开关测量短路电流 Isc 上升斜坡的绝缘测量

• 具有上升斜坡和可变测试电流的压敏 电阻器响应测试

安全供电系统

IT系统和带IMDS的安全测试

• 测试高达690 V的IT系统绝缘监测设 备（IMD）的测试，Z高可达690 V.

• B类RCD测试，跳闸时间测试，跳闸电 流测试，适用电压高达440V.

• 通过手动或自动测量顺序评估 IMD的 响应特性

• 中性点位移电压的测量

• 用高测试电流测量内部系统阻抗

• 具有200mA的低电阻测量和自动极性 反转功能

充电桩测试

可连接充电端口的安全测试

• 测试对直流剩余电流敏感的EV用RCD -连续上升波形，跳闸时间，跳闸电流

• 用于模拟车辆（CP），电缆（PP）以 及充电桩和充电盒错误的可集成测试序列

• 在不跳闸的情况下测量内部系统电阻和故障回路电阻，测试电流高达690 V AC/800 V DC，测试类型TypeA 和 B

• 具有 200 mA 保护导体和等电位导线的低电阻测量和自动极性反转

• 输出渐进上升的绝缘测量

产品亮点

PROFITEST PRIME 是目前市场上功能全，先进的综合电气安全测试仪

☆ 简介操作

☆ 高效实用

☆ 满足相关标准

☆ 生成安全报告

一台设备满足国际化标准胜任所有电气环境的测试仪

我们确保您省钱省时省事.

 单台设备满足各种不同测试项目

 d有的设计确保一次接线无需插拔更换接线

 一根测试线可以更换不同测试探头

 语言可选 – 适用于全球

一台设备满足不同的标准法规

我们确保您的PROFITEST产品永不过时

 固件和标准可以根据标准不断更新升级

 良好的售后服务支持确保您的仪器使用周期更长

 标配DAkkS 计量报告

 提供仪器，软件，应用多方便的技术支持

一键导出测试数据

我们确保您的测试报告生成快速简单.

 可级联的, 永不过时的软件设计理念

 基于不同用户和测试数据的现代化数据库管理理念

 基于测试系统层级的数据分类 – 从整个系统到单个测试点逐级分类保存数据

 快速简易的生成满足ZVEH (German Electric and Electronic Manufacturers’ Association)的报告

减少使用者的误操作

我们确保您测试的数据值得信赖

 通过旋转开关快速便捷的操作

 测试开始前预先设定好测试序列

 特有的测试线内部定义功能降低插拔测试线带来的错误

 现场可以通过帮助键提升操作准确度

 测量等级: 600 V CAT III / 300 V CAT IV
