充电插座绝缘电阻测试：

1）使车辆断电，保证车辆上所有电力、电子开关处于非激活状态；

2）将充电插座高压端子，即直流充电插座的正负极端子或者交流充电插座相线端子，用电导线进行短接；

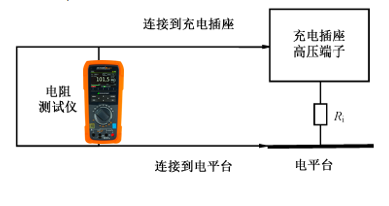

3）将绝缘电阻测试设备的两个探针分别连接充电插座高压端子及电平台，如下图

4）测试设备的检测电压应设置为大于Z高充电电压；

5）读出充电口绝缘电阻值Ri。

此外，也可以用绝缘电阻测试设备分别测试充电插座各高压端子与车辆电平台间的绝缘电阻值，测试设备的检测电压要求大于Z高充电电压，再计算并联结果，即为充电插座绝缘电阻。

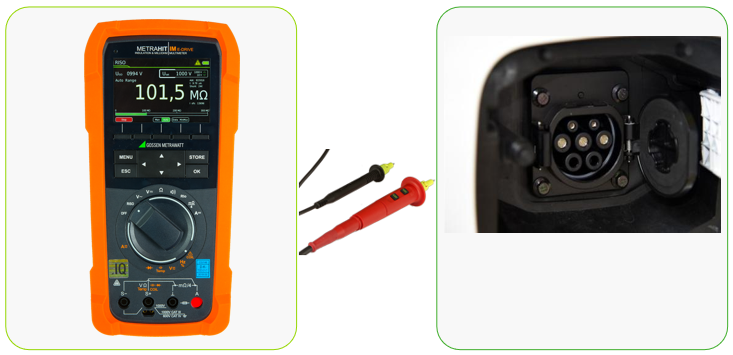

充电插座绝缘电阻测试仪IM EDRIVE

绝缘监测功能验证试验

1、按照整车绝缘步骤一的测试方法，测出当前整车绝缘电阻值为Ri，并记录U1′所在高压侧

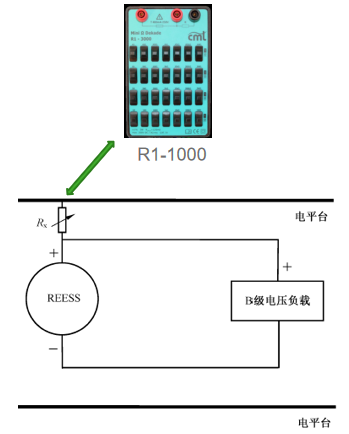

2、将可调节电阻器R1-1000并联在REESS正（或负）极端与车辆电平台之间， 正负取决于U1′所在高压侧正负

3、将可调节电阻器的阻值减小到目标值Rx，Rx根据标准中公式取得

4、观察车辆是否有明显的声或光报警。
