电压电流测试

来源：未知 发布时间：21-05-20 浏览：650 次

GMC-I Prosys电流传感器选型指南：

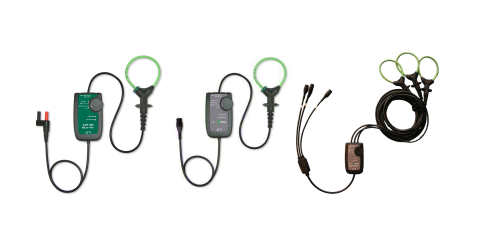

罗氏线圈PRO~flex 系列汽车电流传感器

罗氏线圈PRO~flex 系列汽车电流传感器


订货号



型号



量程

[A]



Z大直径

Ø [mm]



带宽

[kHz]



输出信号

[mV/A]



接口



供电

P-02.710.0

ACP 3000/24

30/300/3000

176

20

100/10/1

4mm

Battery

P-02.712.5

ACP 3000/36

30/300/3000

264

20

100/10/1

4mm

Battery

P-02.712.6

ACP 3000/48

30/300/3000

352

20

100/10/1

4mm

Battery

P-02.713.9

ACP 3005/24

30/300/3000

176

20

100/10/1

BNC

+3V external or battery

P-02.714.0

ACP 3005/36

30/300/3000

264

20

100/10/1

BNC

+3V external

o. battery

P-02.714.1

ACP 3005/48

30/300/3000

352

20

100/10/1

BNC

+3V external or battery

P-02.760.0

ACP 6000_3/24

60/600/6000

176

20

50/5/0.5

BNC

+3V external or battery

P-02.760.4

ACP 6000_3/36

60/600/6000

264

20

50/5/0.5

BNC

+3V external or battery

P-02.760.5

ACP 6000_3/48

60/600/6000

352

20

50/5/0.5

BNC

+3V external or battery

P-02.710.3

ACP 3003_3/24

3 x 30/300/3000

176

20

100/10/1

3 x BNC

+3V external or battery

P-02.713.7

ACP 3003_3/36

3 x 30/300/3000

264

20

100/10/1

3 x BNC

+3V external or battery

P-02.713.8

ACP 3003_3/48

3 x 30/300/3000

352

20

100/10/1

3 x BNC

+3V external or battery

P-02.762.1

ACP 6003_3/24

3 x 60/600/6000

176

20

50/5/0.5

3 x BNC

+3V external or battery

P-02.762.2

ACP 6003_3/36

3 x 60/600/6000

264

20

50/5/0.5

3 x BNC

+3V external or battery

P-02.762.3

ACP 6003_3/48

3 x 60/600/6000

352

20

50/5/0.5

3 x BNC

+3V external or battery

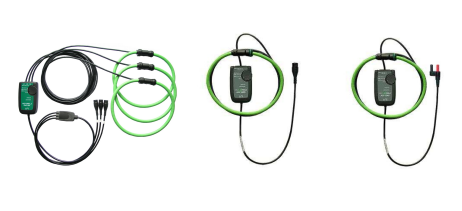

罗氏线圈MICRO~flex 系列

罗氏线圈MICRO~flex 系列


订货号



型号



量程

[A]



Z大直径

Ø [mm]



带宽

[kHz]



输出信号

[mV/A]



接口



供电

P-06.460.3

ACP 300/2

3/30/300

50

70

500/50/5

4 mm

+3V external or battery

P-06.460.4

ACP 300/3

3/30/300

70

70

500/50/5

4 mm

+3V external or battery

P-06.460.5

ACP 300/4

3/30/300

100

70

500/50/5

4 mm

+3V external or battery

P-06.690.0

ACP 2005/2

20/200/2000

50

100

100/10/1

BNC

+3V external or battery

P-06.690.1

ACP 2005/3

20/200/2000

70

100

100/10/1

BNC

+3V external or battery

P-06.690.2

ACP 2005/4

20/200/2000

100

100

100/10/1

BNC

+3V external or battery

P-06.690.3

ACP 2015/2

20/200/2000

50

1 MHz

100/10/1

BNC

+3V external or battery

P-06.690.4

ACP 2015/3

20/200/2000

70

1 MHz

100/10/1

BNC

+3V external or battery

P-06.690.5

ACP 2015/4

20/200/2000

100

1 MHz

100/10/1

BNC

+3V external or battery

P-06.600.6

ACP 1000/2

10/100/1000

50

20

100/10/1

4 mm

Battery

P-06.600.7

ACP 1000/3

10/100/1000

70

20

100/10/1

4 mm

Battery

P-06.600.8

ACP 1000/4

10/100/1000

100

20

100/10/1

4 mm

Battery

P-06.600.9

ACP 1005/2

10/100/1000

50

100

100/10/1

BNC

+3V external or battery

P-06.601.0

ACP 1005/3

10/100/1000

70

100

100/10/1

BNC

+3V external or battery

P-06.601.1

ACP 1005/4

10/100/1000

100

100

100/10/1

BNC

+3V external or battery

P-06.600.3

ACP 1003_3/2

3 x 10/100/1000

50

100

100/10/1

BNC

+3V external or battery

P-06.600.4

ACP 1003_3/3

3 x 10/100/1000

70

100

100/10/1

BNC

+3V external or battery

P-06.600.5

ACP 1003_3/4

3 x 10/100/1000

100

100

100/10/1

BNC

+3V external or battery

PRO~flex & MICRO~flex DIN 导轨安装系列汽车电流传感器

PRO~flex & MICRO~flex DIN 导轨安装系列汽车电流传感器


订货号



型号



量程

[A]



Z大直径

Ø [mm]



带宽

[kHz]



输出信号

[mV/A]



接口



供电

P-14.500.3

DRP 503/18

3 x 500

132

10

0.667

Screw terminals

+12V

P-14.500.0

DRP 504/18

4 x 500

132

10

0.667

Screw terminals

+12V

P-14.500.2

DRM 503/4

3 x 500

100

10

0.667

Screw terminals

+12V

P-14.500.1

DRM 504/4

4 x 500

100

10

0.667

Screw terminals

+12V

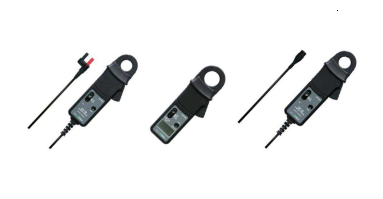

AC/DC新能源汽车电流传感器

AC/DC新能源汽车电流传感器


订货号



型号



量程

[A]



Z大直径

Ø [mm]



带宽

[kHz]



输出信号

[mV/A]



接口



供电

P-12.200.1

CP 30

30

25

20

100

4 mm

Battery

P-12.200.2

CP 35

30

25

100

100

BNC

Battery

P-12.460.0

CP 305

30/300

25

20

10/1

4 mm

Battery

P-12.230.0

CP 41

4/40

25

DC / 15-400Hz

Display

Battery

P-12.480.0

CP 410

40/400

25

DC / 15-400Hz

Display

Battery

P-12.601.0

CP 1010

100/1000

32

DC / 15-400Hz

Display

Battery

P-12.600.1

CP 1000

1000

32

10

1

4 mm

Battery

P-12.600.2

CP 1005

100/1000

32

20

10/1

BNC

Battery

P-12.080.1

CP 5_10

5

25

100

1000

-

±10.5 ... ±16V

P-12.201.3

CP 30_11

30

32

20

100

-

+12V

P-12.250.0

CP 50_10

50

25

100

100

-

±10.5 ... ±16V

P-12.390.2

CP 150_10

150

25

100

50

-

±10.5 ... ±16V
